अनुलंब शेल आणि ट्यूब हीट एक्सचेंजर

Wuxi Hongdinghua Chemical Equipment Co., Ltd., वर्टिकल शेल आणि ट्यूब हीट एक्सचेंजरचे व्यावसायिक निर्माता म्हणून, पेट्रोलियम, रासायनिक, औषधी, पर्यावरण संरक्षण आणि धातुकर्म उद्योगांमधील ग्राहकांशी अनेक वर्षांचे सहकार्य आहे. वूशी हॉंगडिंगहुआ केमिकल इक्विपमेंट कंपनी लिमिटेड द्वारे पुरवलेल्या उपकरणांमध्ये हीट एक्सचेंजर हे सर्वात जास्त वापरले जाणारे उपकरण आहे. विशेषतः शेल आणि ट्यूब हीट एक्सचेंजर्ससाठी.

शेल आणि ट्यूब हीट एक्सचेंजर्सचे त्यांच्या अंतर्गत संरचनेनुसार, किंवा शेल आणि ट्यूब हीट एक्सचेंजरमधील मध्यम प्रवाह मोडनुसार, किंवा त्यांचे ऍप्लिकेशन, जसे की कंडेन्सर, कूलर, हीटर, प्रीहीटर, रीबॉयलर, कोल्ड ट्रॅप, मल्टी ट्यूब पास कंडेन्सर, यू-ट्यूब हीट एक्सचेंजर, फ्लोटिंग हेड एक्सचेंजर, फ्लोटिंग हेड एक्सचेंजर हीट एक्सचेंजर, इ.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. अधिक अंतर्ज्ञानी आणि समजण्यायोग्य अटी वापरून त्यांच्या स्थापनेनुसार अनेक शेल आणि ट्यूब हीट एक्सचेंजर्सचे वर्गीकरण करते:

अनुलंब शेल आणि ट्यूब हीट एक्सचेंजर

क्षैतिज शेल आणि ट्यूब हीट एक्सचेंजर

या सर्व उष्मा एक्सचेंजर्सची विविध नावांची मूलभूत रचना जवळजवळ समान किंवा समान रचना आहे;

शेल आणि ट्यूब हीट एक्सचेंजरच्या संरचनेत खालील गोष्टींचा समावेश आहे:

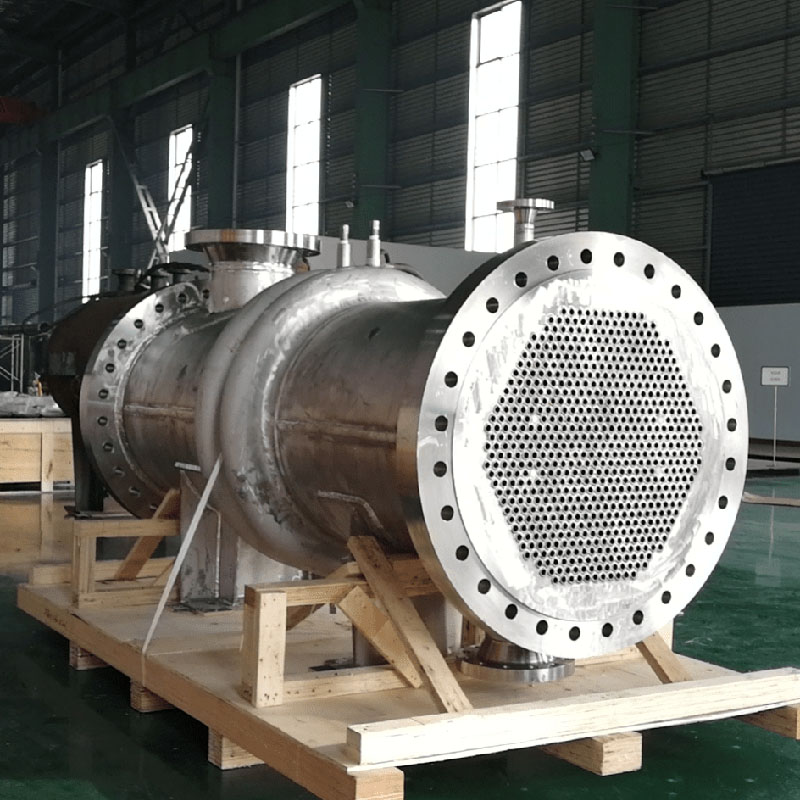

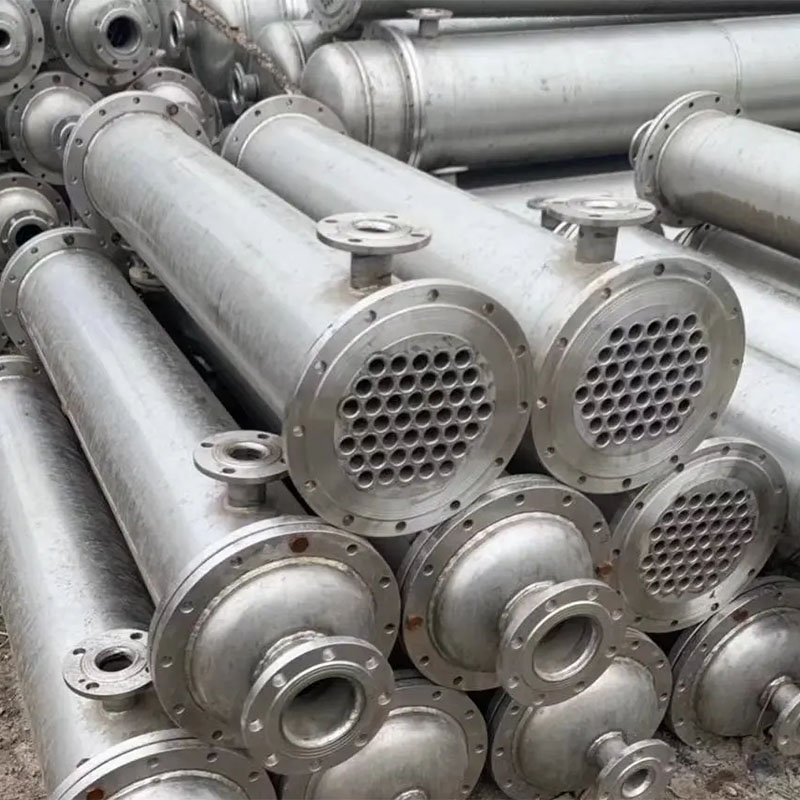

शेल आणि ट्यूब हीट एक्सचेंजर्स प्रामुख्याने बोनेट (इंटग्रल कव्हर), ट्यूब शीट, ट्यूब्स, शेल्स आणि बॅफल प्लेट्सचे बनलेले असतात.

सहसा, शेल दंडगोलाकार असतो; पाईप्स सरळ किंवा U-shaped आहेत. हीट एक्सचेंजर्सची उष्णता हस्तांतरण कार्यक्षमता सुधारण्यासाठी, थ्रेडेड ट्यूब, फिनन्ड ट्यूब्स इत्यादी देखील वापरल्या जाऊ शकतात. ट्यूब लेआउटच्या पॅटर्नमध्ये समभुज त्रिकोण, चौरस, कोपरा चौरस आणि कोपरा त्रिकोण समाविष्ट आहे.

वर्टिकल शेल-ट्यूब हीट एक्सचेंजरची वैशिष्ट्ये आणि अनुप्रयोग:

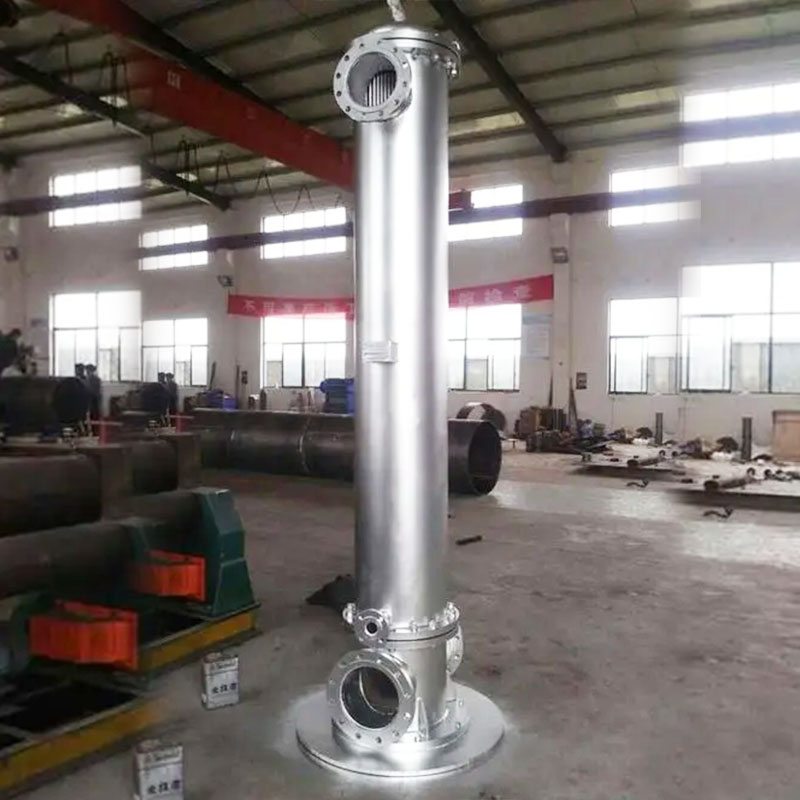

उभ्या शेल आणि ट्यूब हीट एक्सचेंजरमध्ये एक शेल आणि ट्यूब बंडल असते ज्यामध्ये अनेक ट्यूब असतात आणि थंड आणि गरम द्रवपदार्थांमधील उष्णता विनिमय ट्यूबच्या भिंतींद्वारे चालते. पारंपारिक मानक उष्णता विनिमय उपकरणे म्हणून, शेल आणि ट्यूब हीट एक्सचेंजर्स मोठ्या प्रमाणावर रासायनिक उद्योग, तेल शुद्धीकरण, पेट्रोकेमिकल उद्योग, उर्जा, अणुऊर्जा आणि इतर औद्योगिक उपकरणांमध्ये वापरली जातात, विशेषत: उच्च-तापमान आणि उच्च-दाब आणि मोठ्या प्रमाणात उष्णता एक्सचेंजर्समध्ये, ज्याचा पूर्ण फायदा होतो.

अनुलंब शेल-ट्यूब हीट एक्सचेंजर तपशील:

सहसा, उभ्या शेल आणि ट्यूब हीट एक्सचेंजर्सचा कार्यरत दबाव 4 MPa पर्यंत पोहोचू शकतो आणि कार्यरत तापमान 200 â पेक्षा कमी असते. काही प्रकरणांमध्ये, उच्च दाब आणि तापमान देखील प्राप्त केले जाऊ शकते. साधारणपणे, शेलचा व्यास 1800 मिलीमीटरपेक्षा कमी असतो आणि ट्यूबची लांबी 9 मीटरपेक्षा कमी असते. काही प्रकरणांमध्ये, मोठ्या किंवा लांब नळ्या देखील असतात.

शेलमध्ये बंद केलेल्या ट्यूब बंडलची भिंत पृष्ठभाग इंटर वॉल हीट एक्सचेंजरची उष्णता हस्तांतरण पृष्ठभाग म्हणून काम करते. उभ्या शेल आणि ट्यूब हीट एक्सचेंजरमध्ये एक साधी रचना आहे, कमी किंमत आहे, विस्तृत प्रवाह क्रॉस-सेक्शन आहे आणि स्केल साफ करणे सोपे आहे; तथापि, उष्णता हस्तांतरण गुणांक कमी आहे आणि मजला क्षेत्र क्षैतिज प्रकारच्या शेल आणि ट्यूब हीट एक्सचेंजरपेक्षा कमी आहे. हे विविध संरचनात्मक साहित्य (प्रामुख्याने धातूचे साहित्य) पासून तयार केले जाऊ शकते आणि उच्च तापमान आणि दाबांवर वापरले जाऊ शकते, ज्यामुळे ते मोठ्या प्रमाणावर वापरले जाऊ शकते. व्हर्टिकल शेल आणि ट्यूब हीट एक्सचेंजर्समध्ये व्हर्टिकल फिक्स्ड ट्यूब शीट स्टीम वॉटर हीट एक्सचेंजर्स, व्हर्टिकल शेल आणि ट्यूब स्टीम वॉटर हीट एक्सचेंजर्स आणि विस्तार जॉइंट आणि इतर प्रकार समाविष्ट आहेत. शेल आणि ट्यूब हीट एक्सचेंजर्सचे मुख्य नियंत्रण मापदंड म्हणजे गरम क्षेत्र, गरम पाण्याचा प्रवाह दर, उष्णता विनिमय क्षमता आणि उष्णता मध्यम पॅरामीटर्स.

उभ्या शेल आणि ट्यूब हीट एक्सचेंजर्सची रचना आणि निर्मिती करताना, कृपया खालील पॅरामीटर्स आणि तांत्रिक डेटा Wuxi Hongdinghua Chemical Equipment Co.,Ltd. ला द्या.

1. हीट एक्सचेंजर प्रकार: A: ट्यूबलर प्रकार B: U- ट्यूब प्रकार C: फ्लोटिंग हेड प्रकार

2. उष्णता विनिमय क्षेत्र: ______वर्ग मीटर (ã¡)

3. कामाचा दाब: ट्यूब साइड ______MPa शेल साइड ______MPa

4. कार्यरत तापमान: ट्यूब साइड ______â शेल साइड ______â

5. साहित्य:

ट्यूब साइड A: 20#£B: S30408£C: S32168£D: S31603£E: इतर

शेल साइड A: Q235B £B: S30408£ C: S32168£ D: S31603£ F: इतर

6. हीट एक्सचेंज ट्यूब वैशिष्ट्य (व्यास आणि भिंतीची जाडी):

7. प्रकार: A: अनुलंब B: क्षैतिज

8. ट्यूब साइड: A: सिंगल ट्यूब पास £ B: डबल ट्यूब पास£ C: चार ट्यूब पास£ D: सहा ट्यूब पास£
