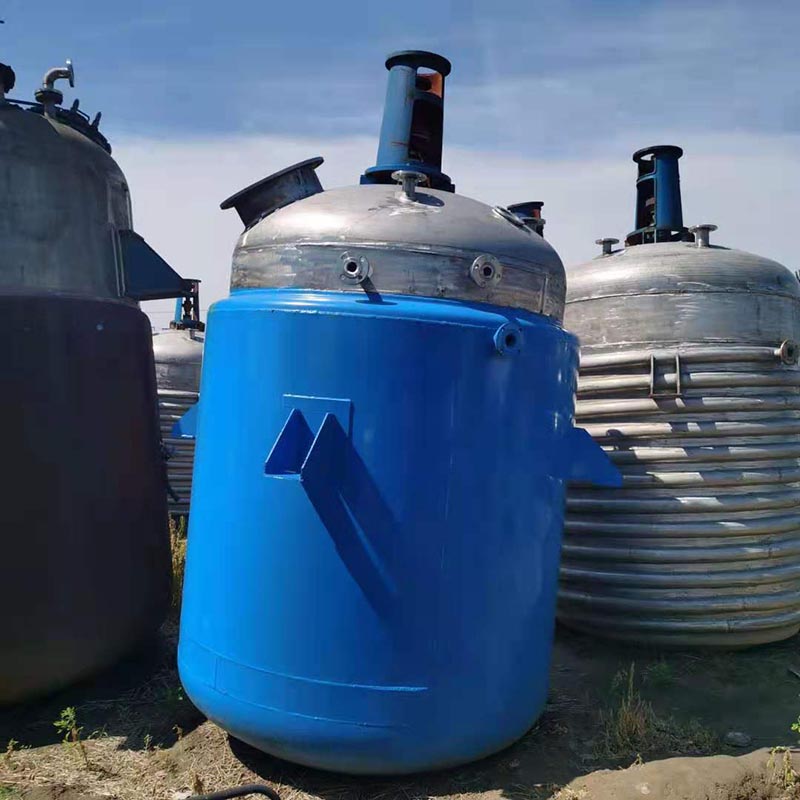

स्पायरल हाफ-पाइप जॅकेट अणुभट्टी

Wuxi Hongdinghua Chemical Equipment Co., Ltd. ग्राहकांसाठी विविध प्रकारच्या अणुभट्ट्यांची रचना आणि निर्मिती करते. अणुभट्टीचा एक प्रकार अगदी वेगळा आहे, जो पारंपारिक जॅकेट प्रकारच्या अणुभट्ट्यांपेक्षा वेगळा आहे आणि जॅकेट प्रकारच्या अणुभट्ट्यांमध्ये नसलेले फायदे आहेत. याचा वापर गरम करणे, बाष्पीभवन, थंड करणे आणि कमी किंवा उच्च गतीचे मिश्रण कार्ये साध्य करण्यासाठी केले जाऊ शकते. या प्रकारची अणुभट्टी बाह्य अर्ध-पाईप अणुभट्टी आहे.

बाह्य अर्ध-पाईप अणुभट्टीची वैशिष्ट्ये आणि अनुप्रयोग:

बाह्य अर्ध-पाईप अणुभट्टी, ज्याला बाह्य कॉइल ट्यूब अणुभट्टी देखील म्हणतात, बहुतेकदा अणुभट्ट्यांसाठी वापरला जातो ज्यामध्ये खूप जास्त अंतर्गत रचना असतात किंवा अणुभट्टीवर खूप उघडे असतात.

बाहेरील हाफ ट्यूब रिअॅक्टरचा उष्णतेचा स्त्रोत म्हणजे स्टीम, गरम पाणी किंवा अणुभट्टीच्या बाहेरील भिंत आणि अर्ध्या ट्यूबमध्ये वाहणारे थर्मल ऑइल. पारंपारिक जाकीट फॉर्म बदलणे.

जॅकेट अणुभट्टीप्रमाणे बाह्य हाफ ट्यूब अणुभट्टीचा वापर पेट्रोलियम, रसायन, रबर, कीटकनाशके, रंग, फार्मास्युटिकल्स, अन्न आणि व्हल्कनायझेशन, नायट्रिफिकेशन, हायड्रोजनेशन, अल्किलेशन, पॉलिमरायझेशन आणि पॉलीकॉन्डेन्सेशन यांसारख्या इतर प्रक्रियांमध्ये देखील केला जाऊ शकतो.

बाह्य अर्ध-पाईप अणुभट्टीचे तपशील

सर्पिल हाफ-पाइप रिअॅक्टरचा सर्पिल बाह्य पाइप अर्ध्या पाईप डिझाइनचा अवलंब करतो, ज्यामुळे अणुभट्टीच्या शरीराची भिंतीची जाडी कमी होते आणि अणुभट्टीची दाब सहन करण्याची क्षमता सुधारते.

बाहेरील अर्ध-पाईप रिअॅक्टरचे अर्धवर्तुळाकार ट्यूब जॅकेट आतील सिलेंडरला दाबाच्या स्थितींमध्ये विभाजित करते जे अर्धवर्तुळाकार नळीच्या अंतर्गत स्थानिक बाह्य दाब आणि सिलेंडरच्या आत दाबाच्या अधीन असतात. बाहेरील हाफ ट्यूब जॅकेट आतील सिलेंडरची अस्थिरता देखील रोखू शकते. अणुभट्टीच्या एकूण दृष्टीकोनातून, प्रत्येक बाह्य सर्पिल ट्यूब जॅकेट अणुभट्टीच्या सिलेंडरला मजबूत करणारी अंगठी म्हणून काम करते, जॅकेट बॉडी बदलते ज्यामुळे आतील सिलेंडर एकंदर बाह्य दाबाच्या अधीन होतो. बाह्य सर्पिल ट्यूब जॅकेटमध्ये 0.6 आणि 2.5 MPa दरम्यान मजबूत दाब प्रतिरोधक क्षमता असते, ज्यामुळे उष्णता-संवेदनशील नसलेल्या सामग्रीच्या प्रतिक्रियांमध्ये उष्णता हस्तांतरण माध्यमाची गुणवत्ता मोठ्या प्रमाणात सुधारू शकते.

स्टीम हीटिंगचे उदाहरण घेतल्यास, अर्धवर्तुळाकार नळी वापरून अर्ध-पाईप जॅकेट रिअॅक्टर .वाफेचा दाब कमी करणे अनेकदा 0.4MPa वर नियंत्रित केले जाते. बाह्य सर्पिल ट्यूब जॅकेट अणुभट्टी वापरताना, वाफेचा दाब 0.7 आणि 1.3 एमपीए दरम्यान असू शकतो, पुढील दाब कमी करण्याची गरज नाही. बाह्य सर्पिल ट्यूब जाकीटद्वारे आतील सिलेंडरच्या तणावाच्या स्थितीत लक्षणीय सुधारणा झाल्यामुळे, आतील सिलेंडरच्या भिंतीची जाडी तुलनेने कमी होते. बाहेरील कॉइल ट्यूब जॅकेटच्या वेल्डिंग प्रक्रियेतील अंतरांमुळे, जेव्हा आवश्यक उष्णता हस्तांतरण समान असते, तेव्हा अर्ध-पाईप जॅकेट अणुभट्टीचे उष्णता हस्तांतरण क्षेत्र त्या अनुषंगाने लहान असते.

बाहेरील हाफ-पाइप रिअॅक्टरमध्ये उच्च गरम कार्यक्षमता, जलद सामग्री थंड होण्याचा वेग आणि कमी ग्राहक उत्पादन खर्च हे फायदे आहेत. हे खूप स्थिर आहे आणि ऑपरेशन दरम्यान कमी आवाज आहे. संपूर्ण उपकरणे स्वच्छ करणे सोपे आहे आणि ते सतत वापरले जाऊ शकते. हाफ-पाइप जॅकेट रिअॅक्टर कच्चा माल विखुरतो आणि ढवळतो, चांगला सीलिंग प्रभाव आणि गळती नाही. अंगभूत डिस्चार्ज अवशेषांशिवाय पूर्ण डिस्चार्ज सुनिश्चित करते.

हाफ-पाइप जॅकेट रिअॅक्टर उष्णता हस्तांतरण कार्यक्षमतेसाठी अधिक अनुकूल आहे, कारण ते उष्णता स्त्रोत चेंबर म्हणून काम करू शकते ¼ संरचना अणुभट्टीतील हवेचा थर्मल प्रतिरोध कमी करण्याची खात्री देते; तसेच ऊर्जेचा वापर वाचवण्याचे उद्दिष्ट साध्य करण्यात मदत होऊ शकते, जॅकेटच्या व्हॉल्यूमचे अर्ध्या पाईप व्हॉल्यूमचे गुणोत्तर 8: 1. जे गुंतवणूक आणि उत्पादन खर्च कमी करू शकते.

हे केवळ उष्णता हस्तांतरण गुणांक सुधारू शकत नाही, परंतु थर्मल प्रतिकार देखील कमी करू शकते आणि थंड प्रक्रियेसाठी योग्य आहे. हे सर्पिल अर्ध-पाईपमधील माध्यमाचा प्रवाह दर देखील वाढवू शकते आणि उच्च-गती प्रवाही माध्यम अर्ध-पाईप जाकीटच्या आतील पृष्ठभागावर प्रभावीपणे स्केलिंग रोखू शकते. त्याच वेळी, हे उपकरण रिअॅक्टर बॉडीचा एकंदर व्यास देखील कमी करू शकते आणि जागा वाचवू शकते.

म्हणून, बाह्य अर्ध-पाईप जॅकेट अणुभट्टीचे खालील फायदे आहेत:

1. रिअॅक्टर बॉडीच्या भिंतीची जाडी कमी करा आणि तिची लोड क्षमता सुधारा (अणुभट्टीच्या शरीराची आणि खालच्या डोक्याची भिंतीची जाडी पारंपारिक जॅकेट रिअॅक्टरपेक्षा 37.5% आणि 50% पातळ आहे);

2. हे उष्णता हस्तांतरण कार्यक्षमतेत सुधारणा करण्यासाठी फायदेशीर आहे (हे केवळ उष्णता हस्तांतरण गुणांक वाढवू शकत नाही तर थर्मल प्रतिकार देखील कमी करू शकते);

3. ऊर्जेचा वापर वाचवा (जॅकेटच्या व्हॉल्यूमचे अर्ध-पाइप व्हॉल्यूमचे गुणोत्तर 8 आहे, थर्मल प्रतिरोध कमी करणे);

4. जलद कूलिंग कार्यक्षमता (ग्राहक खर्च कमी करणे);

5. रिअॅक्टर बॉडीचा एकूण व्यास कमी करणे कार्यशाळेच्या मांडणीसाठी फायदेशीर आहे.

स्टेनलेस स्टील, कार्बन स्टील, टायटॅनियम स्टील इत्यादी वेगवेगळ्या प्रकारच्या धातूंचा वापर हाफ-पाइप जॅकेट रिअॅक्टर तयार करण्यासाठी केला जाऊ शकतो.

हाफ-पाइप जॅकेट रिअॅक्टरमध्ये खालील संरचना असतात:

1. सर्पिल अर्धा पाईप

2.अणुभट्टी शरीर

3.डोके

४.स्टिरर (विविध प्रकारचे मिश्रण किंवा संयोजन)

5.ड्रायव्हिंग डिव्हाइस (मोटर, रिड्यूसर, चुंबकीय ढवळणे)

6. शाफ्ट सीलिंग डिव्हाइस (पॅकिंग सील, सिंगल एंड मशीन सील, डबल एंड मशीन सील, चुंबकीय सील इ.)

7.सपोर्ट (सपोर्टिंग बेअरर किंवा इअर सीट)

जेव्हा Wuxi Hongdinghua Chemical Equipment Co., Ltd. ग्राहकांसाठी एनहाल्फ-पाइप जॅकेट रिअॅक्टर डिझाइन करत आहे, तेव्हा कृपया खालील डेटा आणि पॅरामीटर्स प्रदान करा.

1. खंड: ______L

2. हाफ-पाइप जॅकेट : हीट एक्सचेंज एरिया ______ã¡

उष्णता स्त्रोत: एक वाफेवर गरम करणे B गरम पाणी C उष्णता हस्तांतरण तेल गरम करणे

3. कामाचा दाब: जॅकेटचा दाब ______MPa, आतील सिलेंडरचा दाब _______MPa

4. कार्यरत तापमान: जॅकेट ______â आतील सिलेंडर ______â

5. साहित्य:

जॅकेट A: Q235B B: Q345R C: S30408 ​​D: 3216R8 E: S31603 F: इतर

आतील सिलेंडर A: Q235B B: Q345R C: S30408 ​​D: 32168 E: S31603 F: इतर

6. मिक्सिंग प्रकार: A: पॅडल प्रकार B: फ्रेम प्रकार C: अँकर प्रकार D: टर्बाइन प्रोपल्शन प्रकार E: इतर

7. रेड्युसर: A: सायक्लोइडल पिन व्हील रिड्यूसर B: गियर रिड्यूसर फिरणारा वेग: ______rpm

8. मोटर पॉवर: ______KW, स्फोट-प्रूफ______ व्हेरिएबल वारंवारता आवश्यक आहे का______

9. शाफ्ट सील: A: पॅकिंग बॉक्स B: यांत्रिक सील 204 C: यांत्रिक सील 205 D: इतर

10. आतील कॉइल ट्यूब

A: गरम क्षेत्र: ______वर्ग मीटर

ब: कूलिंग एरिया: ______ स्क्वेअर मीटर

अर्धा-पाईप जाकीट अणुभट्टी
