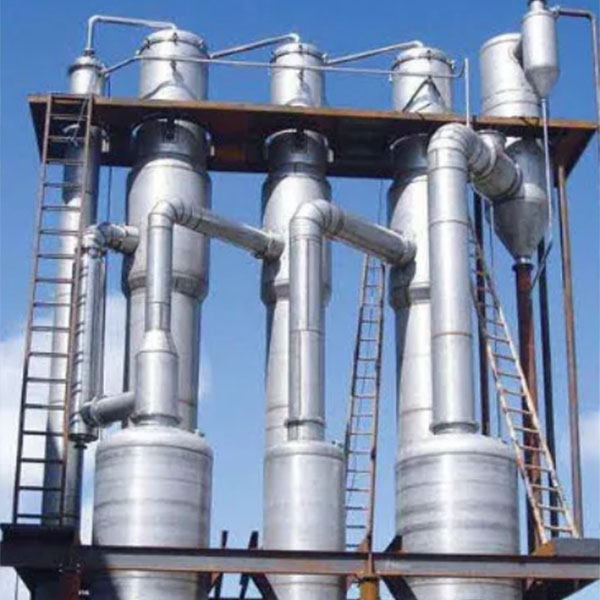

इंडस्ट्रियल फॉलिंग फिल्म बाष्पीभवक

सामग्रीच्या वैशिष्ट्यांनुसार, काही कच्च्या मालाला एकाग्रतेच्या उपचारांसाठी पडणारे फिल्म बाष्पीभवन आवश्यक आहे. Wuxi Hongdinghua Chemical Equipment Co., Ltd. ला फॉलिंग फिल्म बाष्पीभवन डिझाइन आणि निर्मितीचा अनेक वर्षांचा अनुभव आहे.

इंडस्ट्रियल फॉलिंग फिल्म बाष्पीभवक हे एक उपकरण आहे जे गरम पाणी, वाफ आणि उष्णता हस्तांतरण तेलाने गरम करून बाष्पीभवन आणि एकाग्रता प्राप्त करू शकते.

फॉलिंग फिल्म बाष्पीभवनातील सामग्री पातळ फिल्मच्या स्वरूपात खालच्या दिशेने वाहते, म्हणून कच्च्या मालाचा द्रव वरच्या दिशेने वाहतो त्या प्रक्रियेपासून वेगळे करण्यासाठी त्याला "फॉलिंग फिल्म" असे नाव देण्यात आले आहे. त्याचे मुख्य कार्य कच्च्या मालापासून पाणी आणि वायूचे बाष्पीभवन करणे आहे, ज्यामुळे सामग्रीतील कोरड्या पदार्थांचे प्रमाण वाढते, म्हणून "बाष्पीभवक" असे नाव आहे.

प्रक्रियेचे तत्त्व

बाष्पीभवन करावयाचा कच्चा माल फीडिंग पंपाद्वारे फॉलिंग फिल्म बाष्पीभवन शीर्षस्थानापासून फॉलिंग फिल्म बाष्पीभवनात प्रवेश करतो, फॉलिंग फिल्म बाष्पीभवन शीर्षस्थानी स्थापित केलेला एक द्रव वितरक आणि आत उष्णता विनिमय ट्यूबच्या प्रत्येक तुकड्याला सुसज्ज एक फॉलिंग-फिल्म ट्यूब पास करतो, जेणेकरून कच्चा माल द्रव एक फिल्म तयार करू शकेल. कच्च्या मालाचा द्रव बाष्पीभवन ट्यूब (ट्यूब साइड) मधून जातो आणि उष्मा एक्सचेंज ट्यूबमध्ये फिल्मसारख्या आकारात वितरित केला जातो. जेव्हा कच्चा माल स्वतःच्या गुरुत्वाकर्षणाने ट्यूबच्या पोकळीत खालच्या दिशेने वाहतो, तेव्हा तो ट्यूबच्या बाहेरील वाफेने गरम होतो आणि बाष्पीभवन तापमानापर्यंत पोचल्यावर बाष्पीभवन होतो. कच्चा माल, दुय्यम वाफेसह, ट्यूबमधून खाली वाहतो आणि फिल्मच्या स्वरूपात बाष्पीभवन होतो. दुय्यम वाफ स्टीम जेट उष्मा पंपाद्वारे वेंचुरी इफेक्टद्वारे शोषली जाते आणि बाहेरील ताज्या वाफेमध्ये मिसळली जाते, जी फॉलिंग फिल्म बाष्पीभवनाच्या हीटिंग चेंबरच्या शेलच्या बाजूला गरम स्टीम म्हणून पाठविली जाते. फॉलिंग फिल्म हीटिंग चेंबरच्या शेलच्या बाजूला दुय्यम स्टीम, कंडेन्स आणि डिस्चार्ज नसलेल्या वायूंचे मार्गदर्शन करण्यासाठी प्लेट्स आहेत. प्रक्रियेदरम्यान, उष्णता ऊर्जा बाहेरून ट्यूबच्या भिंतीद्वारे ट्यूबच्या आत बाष्पीभवन झालेल्या सामग्रीमध्ये हस्तांतरित केली जाते. उष्णतेच्या देवाणघेवाणीनंतर, दुय्यम वाफ कंडेन्सरद्वारे पाण्यात घनीभूत केली जाते आणि पडणाऱ्या फिल्म बाष्पीभवनातून सोडली जाते.

फॉलिंग फिल्म बाष्पीभवक फायदे

1. द्रव मिश्रणाची धारणा वेळ कमी आहे, आणि यामुळे उष्णता संवेदनशील पदार्थांचे नुकसान होणार नाही;

2. त्याच्या पातळ फिल्म स्थितीमुळे आणि उच्च द्रव प्रवाह दरामुळे, प्राथमिक बाष्पीभवन क्रिस्टलायझेशनचे उष्णता हस्तांतरण गुणांक अनुरुप उच्च आहे;

3. प्रेशर ड्रॉप लहान आहे, आणि हीट एक्सचेंजर प्रक्रियेद्वारे मोजले जाणारे दाब आणि तापमान जवळजवळ स्थिर आहे, त्यामुळे समजूतदार उष्णता टाळता येते किंवा कमी करता येते;

4. कच्च्या मालाचा द्रव उच्च तापमानाच्या फरकाने चालविण्याऐवजी केवळ गुरुत्वाकर्षणाच्या प्रभावाखाली वाहत असल्याने, त्याला अधिक किफायतशीर कमी तापमान फरक स्वीकारण्याची परवानगी आहे;

5. उपकरणांमध्ये द्रव होल्डिंगचे प्रमाण तुलनेने लहान आहे, ज्यामुळे लहान प्रमाणात द्रव धारणा आणि सतत उच्च तापमान टाळता येते;

6. उकळणे हे संवहनी उकळते आहे, त्यामुळे ट्यूबच्या पृष्ठभागाच्या स्थितीचा उकळण्यावर तुलनेने कमी प्रभाव पडतो.

फॉलिंग फिल्म बाष्पीभवक औषध, अन्न, रसायन आणि प्रकाश उद्योग यासारख्या उद्योगांमध्ये पाण्याचे बाष्पीभवन आणि एकाग्रतेसाठी किंवा सॉल्व्हेंट सोल्यूशनसाठी मोठ्या प्रमाणावर वापरले जातात. या उद्योगांमधील कचरा द्रव प्रक्रियेसाठी फॉलिंग फिल्म बाष्पीभवन देखील मोठ्या प्रमाणावर वापरले जाऊ शकते. उष्णता संवेदनशील सामग्रीसाठी विशेषतः योग्य, हे उपकरण उच्च बाष्पीभवन क्षमता, उर्जेची बचत आणि वापर कमी, कमी ऑपरेटिंग खर्चासह, व्हॅक्यूम आणि कमी तापमानाच्या परिस्थितीत सतत कार्यरत असते आणि बाष्पीभवन प्रक्रियेदरम्यान सामग्रीची अभेद्यता सुनिश्चित करू शकते.

पडत्या फिल्म बाष्पीभवकांचा तपशील:

पडत्या फिल्म बाष्पीभवकामध्ये, बाष्पीभवन करण्‍यासाठी द्रव घसरणार्‍या फिल्म बाष्पीभवनाच्या वरच्या भागातून आत जातो आणि द्रव वितरकामधून जातो. द्रव एका फिल्मच्या आकारात पाईपच्या भिंतीसह खालच्या दिशेने वाहते. चित्रपट प्रवाह घसरल्याने उष्णता हस्तांतरण गुणांक सुधारू शकतो याचे कारण म्हणजे चित्रपट प्रवाहाचे प्रवाह क्षेत्र ट्यूबच्या वास्तविक क्रॉस-सेक्शनल क्षेत्रापेक्षा खूपच कमी आहे, त्यामुळे प्रवाहाची रेनॉल्ड्स संख्या खूप वाढली आहे, ज्यामुळे उष्णता हस्तांतरण गुणांक द्रवाने भरलेल्या सामान्य उपकरणांच्या तुलनेत लक्षणीयरीत्या जास्त होतो. पडणारी फिल्म आणि उगवणारी फिल्म दोन्ही फिल्म फ्लोमुळे आहेत, ज्यामुळे उष्णता हस्तांतरण गुणांक लक्षणीयरीत्या वाढतो, परंतु त्यांचे फिल्म बनवण्याचे सिद्धांत वेगळे आहेत. राइजिंग फिल्म उच्च वायुप्रवाह वेगामुळे होते, ज्यामुळे द्रव एक फिल्म बनवते आणि पाईपच्या भिंतीवर उगवते; फॉलिंग फिल्म पाईपच्या भिंतीवर गुरुत्वाकर्षण आणि द्रव ओले होण्यामुळे उद्भवते, ज्यामुळे द्रव फिल्मच्या आकारात पाईपच्या भिंतीसह खाली वाहतो.

त्यामुळे, पडणाऱ्या फिल्म बाष्पीभवनाची काही वैशिष्ट्ये वाढत्या फिल्म बाष्पीभवकापेक्षा वेगळी आहेत:

पडणाऱ्या फिल्म बाष्पीभवनामध्ये स्थिर दाब स्तंभ नाही, ज्यामुळे उत्कलन बिंदू वाढणार नाही. त्याच वेळी, उष्णता हस्तांतरण गुणांकाचा तापमान फरकाशी काहीही संबंध नाही. याचा अर्थ उष्णता हस्तांतरण गुणांक कमी उष्णता हस्तांतरण तापमानाच्या फरकाने खूप जास्त असू शकतो, त्यामुळे उष्णतेच्या संवेदनशील पदार्थांच्या बाष्पीभवनासाठी उगवत्या फिल्मपेक्षा फॉलिंग फिल्म अधिक योग्य आहे.

पडणारी फिल्म वाढत्या फिल्मपेक्षा वेगळी असते आणि फिल्म ट्रान्समिशन गुणांक ट्यूबमधील बाष्पाच्या वेगावर अवलंबून नसते, म्हणून लहान बाष्पीभवन असलेल्या प्रसंगांसाठी ते योग्य आहे. उदाहरणार्थ, काही टू इफेक्ट बाष्पीभवन बहुतेक वेळा पहिल्या टप्प्यातील बाष्पीभवनादरम्यान वाढत्या फिल्म बाष्पीभवनाचा वापर करतात, तर दुसऱ्या टप्प्यातील बाष्पीभवनामध्ये पडणारे फिल्म बाष्पीभवन वापरले जाते.

पडत्या फिल्म बाष्पीभवनाचा चित्रपट प्रवाह गुरुत्वाकर्षणाच्या स्नेहावर अवलंबून असल्यामुळे, गुरुत्वाकर्षणाच्या स्नेहाखाली, द्रव घसरत असलेल्या फिल्म वितरकामधून जातो, एक फिल्म आकार तयार करतो आणि प्रत्येक उष्णता एक्सचेंज ट्यूबमध्ये समान रीतीने वितरीत करतो. फॉलिंग फिल्म डिस्ट्रीब्युटर स्थापित करताना, द्रव प्रवाहाचे असमान वितरण टाळण्यासाठी ते क्षैतिज असण्याची खात्री करणे आवश्यक आहे, ज्यामुळे फिल्म निर्मिती आणि पडत्या फिल्म बाष्पीभवनासाठी आवश्यक प्रवाह दर प्रभावित होऊ शकतो. HDH डिझाईन आणि फॉलिंग फिल्म बाष्पीभवक तयार करण्यापूर्वी, तांत्रिक व्यक्ती खालील गोष्टींबद्दल ग्राहकांशी तपशीलवार संवाद साधेल:

कच्च्या मालाच्या द्रव मिश्रणाची रचना आणि वैशिष्ट्ये - हे बाष्पीभवन तयार करण्यासाठी सामग्रीची अचूक निवड निर्धारित करू शकते.

कच्च्या मालाचा सांद्रता दर (द्रव मिश्रण)

पूर्ण करण्यासाठी एकाग्रता आवश्यकता

प्रक्रिया क्षमता (आवाज)

अशा प्रकारे, HDH तुम्ही प्रदान केलेल्या डेटा आणि आवश्यकतांनुसार डिझाइन करू शकते, उपकरणे बांधण्यासाठी योग्य सामग्री निर्धारित करू शकते आणि कोणते बाष्पीभवन फॉर्म वापरायचे ते ठरवू शकते, मग ते वाढणारे फिल्म बाष्पीभवक किंवा पडणारे फिल्म बाष्पीभवन आहे.

फॉलिंग फिल्म बाष्पीभवन ¼¼ हाइड्रोलिक चाचणी¼
